Водонагреватель с солнечной станцией Sunsystem STX 200
Солнечный водонагреватель Сансистем серии STX 200 с интегрированной солнечной станцией и расширительным баком.
Предварительно собранный компактный комплект водонагревателя на 200 литров с двумя теплообменниками, блоком солнечного контроллера, расширительным баком, насосом. Настройка солнечной тепловой системы с минимальными усилиями и расходами на установку.
Стоимость:
Особенности продукта:
- Интегрированная двойная солнечная станция, блок электронного контролера и солнечный расширительный бак за гладким покрытием.
- Высокоэффективная теплоизоляция и эстетическое ПВХ покрытие, цвет RAL 9006.
- Многопозиционная установка датчика температуры.
- Все резьбы внутренние.
- Комплексная защита от коррозии осуществляется титановой эмалью и анодной защитой.
- Два теплообменника.
- Легкость установки.
- Удобное смотровое отверстие.
- Дополнительный комплект для электрического нагрева с номинальной мощностью 3kW, 4.5kW, 6kW и 7.5kW.
-
В комплект поставки входит: предохранительный клапан, индикаторы температур возврата и подачи, клапан сброса давления, манометр, расходомер.

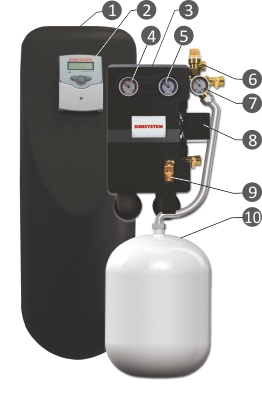

Солнечная станция, модель STX
1. Передняя панель
2. Блок управления
3.Изоляционный корпус
4.Индикатор температуры возврата
5.Индикатор температуры подачи
6.Клапан сброса давления
7.Манометр
8.Солнечный насос
9.Расходометр
10. Солнечный расширительный сосуд

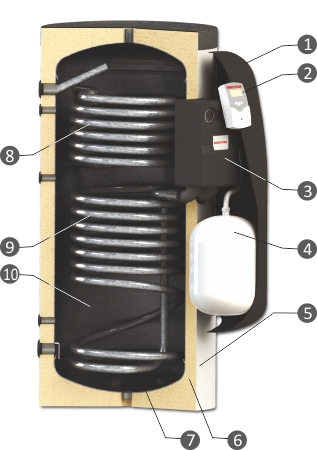

1.Передняя панель
2.Блок солнечного контроллера
3.Солнечная станция
4.Расширительный сосуд
5.Эстетическое ПВХ покрытие, цвет RAL 9006
6.Высокоэффективная теплоизоляция
7.Бак для воды из низкоуглеродистой стали
8.Верхний теплообменник
9.Верхний теплообменник
10.Титановая эмаль (DIN 4753-3)
| Емкость (I) | 200 |
| Высота (H,mm) | 1340 |
| Диаметр (D,mm) | Ø560 |
| Рабочее давление/Макс.температура (bar/°C) | 8/95 |
| Давление при испытании бака (bar) | 8 |
| Нижний S1/Верхний S2 теплообм. | |
| Площадь теплообменника S1/S2 (m²) | 0.9/0.6 |
| Емкость теплообменника S1/S2 (I) | 5.55/3.70 |
| Длительная мощность в соответствии с DIN 4708; 80/60/45°C S1/S2 (kW/m²/h) | 29/18 0.71/0.44 |
| NL- коэфф. мощности при 60°C | 4.5/1.5 |
| Перепад давления ∆p (mBar) | 75/55 |
| Рабочее давление / Макс.температура теплообменника (bar /°C) | 16 /110 |
| Давление при испытании (bar) | 25 |
| Эл.нагревательный элемент (дополнительно) (kW) | 3 |
| Вес (kg) | 110 |
| Солнечная станция | + |
| Расширенный сосуд | + |

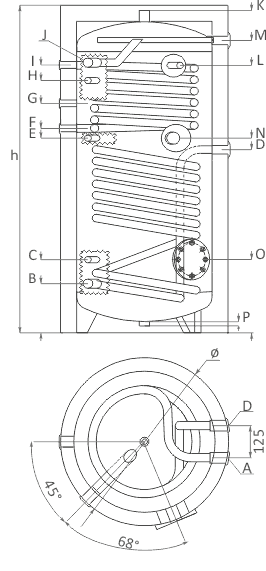

| Выход нижнего теплообменника S1 (A, mm) | G1"/692 |
| Вход холодной воды (B, mm) | G1"/202 |
| Гильза для датчика (С, mm) | G½"/302 |
| Вход нижнего теплообменника (D, mm) | G1"/692 |
| Гильза для датчика (E, mm) | G½"/752 |
| Выход верхнего теплообменника (F, mm) | G1"/812 |
| Рециркуляция (G, mm) | G¾"/987 |
| Гильза термостата (H, mm) | G½"/1037 |
| Вход верхнего теплообменника (I, mm) | G1"/1112 |
| Выход горячей воды (J, mm) | G1"/1168 |
| Гильза вентиляциляционного отверстия (F, mm) | G1"/1340 |
| Анодный протектор (L, mm) | G1"/1340 |
| Гильза для датчика (M, mm) | G1"/1138 |
| "Эл.нагревательный элемент (N, mm) | G1½"/752 |
| Смотровое отверстие (O, Ø) | 110/180 |
| Фланец (O, mm) | 309 |
| Гильза стока (P, mm) | 30 |
| Солнечная станция, модель ST FC | |
| Блок управления | DeltaSol BS |
| Циркуляционный насос | WILO Star ST15/6 Eco |
| Номинальный размер | DN 20 |
| Материал | Латунные фитинги, уплотнение:витон/тефлон, изоляция:EPP |
| Предохранительный клапан | 6 bar |
| Усилие возвр.пружины клапана | 2х200mm=400mm общий |
| Расходомер | 1....15 литров/мин |
| Гильза вентиляц. отверстия | + |
| Максимальная температура | +110°C, пиковая температура -180°C |
| Соединения | ¾ IT |
