Гигиенический бак Sunsystem HYG R2 800/33
Гигиенический комбинированный бак с двумя теплообменниками
Комбинированные баки: накопительная емкость бака изготовлена из низкоуглеродистой стали (800л) + интегрированный теплообменник ГВС (33л) из нержавеющей стали. Внутренняя вода нагревается мгновенно, так как она проходит через большую площадь нержавеющего теплообменника. Таким образом, вода подается горячей и одновременно свежей и чистой. Два добавленных теплообменника позволяют баку использовать энергию из нескольких источников тепла.
Стоимость:
Особенности продукта:
- Съемная изоляция толщиной 100 mm и наружное ПВХ покрытие, цвет RAL 9006..
- Многопозиционная установка датчика температуры.
- Нагревание горячей воды основывается на проточном принципе, что гарантирует отсутствие осадка, бактерий и загрязнения в горячей воде ГВС.
- Два теплообменника.
- Все резьбы внутренние.
- Легкость установки.
- Устойчивость к коррозии.
- Дополнительный комплект для электрического нагрева с номинальной мощностью 3 kW, 4.5 kW, 6 kW и 7.5 kW.

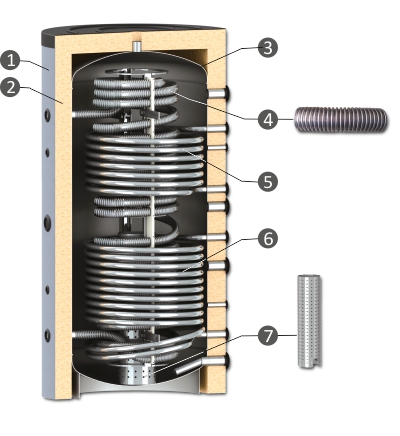

1. Эстетическое ПВХ покрытие, цвет RAL 9006.
2. Съемная изоляция
3. Бак для воды из низкоуглеродистой стали.
4. Трубы ГВС из санитарной нержавеющей стали.
5. Верхний теплообменник.
6. Нижний теплообменник.
7. Блок расслоения воды.
Емкость (L) | 800 | |
Объем буфера/ объем бака ГСВ (L) | 767/33 | |
Высота H/ Мин.высота пролета (mm) | 1860/1910 | |
Диаметр D/ с изоляцией(∅, mm) | 790/990 | |
Поверхность трубы ГВС (m²) | 7.5 | |
Нижний теплообм. S1 Площадь/Емкость (m²/I) | 2.9/17.9 | |
Верхний теплообм. S2 Площадь/Емкость (m²/I) | 1.8/11.1 | |
Рабочее давление/ макс.темп.теплообм. (bar/°C) | 16/110 | |
Рабочее давление/ макс.темп.буфера (bar/°C) | 3/95 | |
Рабочее давление/ макс.темп.бака ГВС (bar/°C) | 6/95 | |
Непрерывный отток 10/45°C при достижении буфером 65°C/рекомендуемые размеры котла, связанные с буфером (I/h/kW) | 1750/57 | |
Мощность еденичного спуска (до 38°C) при достижении буфером 65°C (I) | 580 | |
∆T Разница температур между ГВС и буфером при расходе 30/40/50 л/мин (К) | 3.5/5/8 | |
Блок расслоения воды Ø | 200 | |
Термометр | дополнительно | |
Эл. нагревательный элемент (дополн.) (kW) | 3/4.5/6/7.5 | |
Вес (kg) | 203 | |

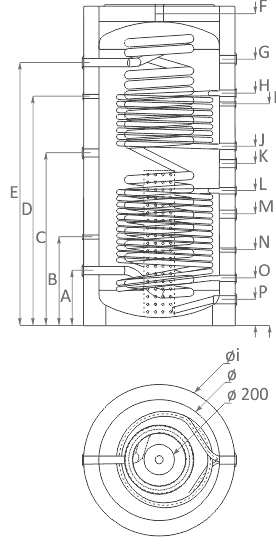

Вход холодной воды HYG (A,mm) | G1"/330 | |
Гильза для датчика (B,mm) | G½"/570 | |
Электрический нагревательный элемент (доп.) (C,mm) | G1½"/920 | |
Гильза для датчика (D,mm) | G½"/1290 | |
Выход горячей воды HYG (E,mm) | G1"/1486 | |
Гильза вентиляционного отверстия (F, mm) | G1½"/1860 | |
Вход теплоносителя котла (G, mm) | G1½"/1573 | |
Вход верхнего теплообм.S2/ Гильза (H, mm) | G1½"/ 1389 | |
Гильза для датчика (I, mm) | G½"/ 1290 | |
Выход верхнего теплообм. S2/Гильза (J, mm) | G1½"/ 1071 | |
Теплоноситель котла (K, mm) | G1½"/ 980 | |
Вход нижнего теплообм.S1/ Гильза (L, mm) | G1"/ 820 | |
Теплоноситель котла (M, mm) | G1½"/ 670 | |
Гильза для датчика (N, mm) | G½"/ 465 | |
Выход нижнего теплообм.S1/ Гильза (O, mm) | G1"/ 310 | |
Выход теплоносителя котла (P, mm) | G1½"/ 170 |
